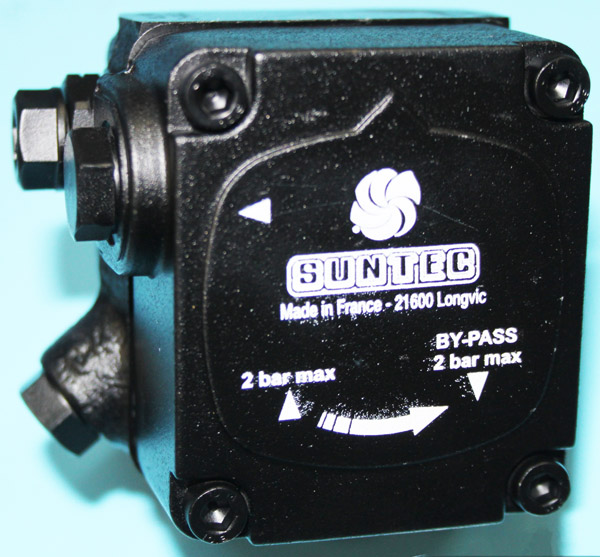

Подходит для горелок Lamborghini ECO 50/2, ECO70/2.
Технические особенности:
- Механическая часть одноступенчатого насоса представлена зубчатой парой, которая при вращении завлекает топливо из бака. Перед подачей на форсунки, оно проходит очистку от посторонних взвесей с помощью сетчатого фильтра с размером ячейки 150 мкм.
- Внимание! Фильтр нуждается в периодической очистке с помощью мягкой щётки и промывке дизтопливом. При разборке фильтра не забывайте каждый раз менять прокладку крышки на новую.
- Агрегат может использоваться как в однотрубных, так и двухтрубных контурах. Заводское исполнение с установленной заглушкой байпаса на линию «обратки» позволит монтировать насос в 2-трубный контур без вмешательства в конструкцию.
- Для измерения давления рабочей жидкости на напорной и всасывающей линии используют манометр и вакуумметр. На корпусе устройства предусмотрены порты для их подключения со стандартной резьбой G⅛".
Основные преимущества:
- высокая производительность — 108 л/ч — при малых габаритных размерах прибора;
- наличие встроенного фильтра для предварительной очистки топлива от механических частиц размером от 150 мкм и более;
- втулочное крепление к горелке с посадочным диаметром 54 мм;
- широкий спектр рабочей температуры — от 0 до +60°С;
- не требуется принудительный выпуск воздуха при 2-трубном подключении.
Основные характеристики:
Вид перекачиваемой жидкости: дизельное топливо
Серия насоса: AN: базовый клапан с функцией запирания
Тип модели: без электромагнитного клапана
Диапазон давления на форсунку: от 10 до 20 бар
Метод установки: втулочное ∅ 54 мм
Направление вращения вала (со стороны вала): A: вращение по часовой стрелке / форсунка справа
Выход на форсунку: ⅛ дюйма - 3.175 мм
Производительность при давлении 11 бар и вязкости 5 сСт: 108 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 108 л/ч
Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Порт манометра: ⅛ дюйма - 3.175 мм
Порт вакуумметра: ⅛ дюйма - 3.175 мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 20 см²
Сетчатый фильтр Размер отверстия:: 150 мкм
Диаметр оси (вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
Заводские установки давления: 14 бар
Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Давление на входе: 2 бар
Давление на выходе: 2 бар
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.14 Н·м
Габариты: 9.7x9.5x8 см
